高通量鑽石晶體
採用高性能單反射 diamond ATR crystal，適合高硬度樣品、粗糙顆粒與具磨耗性的樣品型態。
Harrick DiaMax ATR
High Throughput Diamond ATR

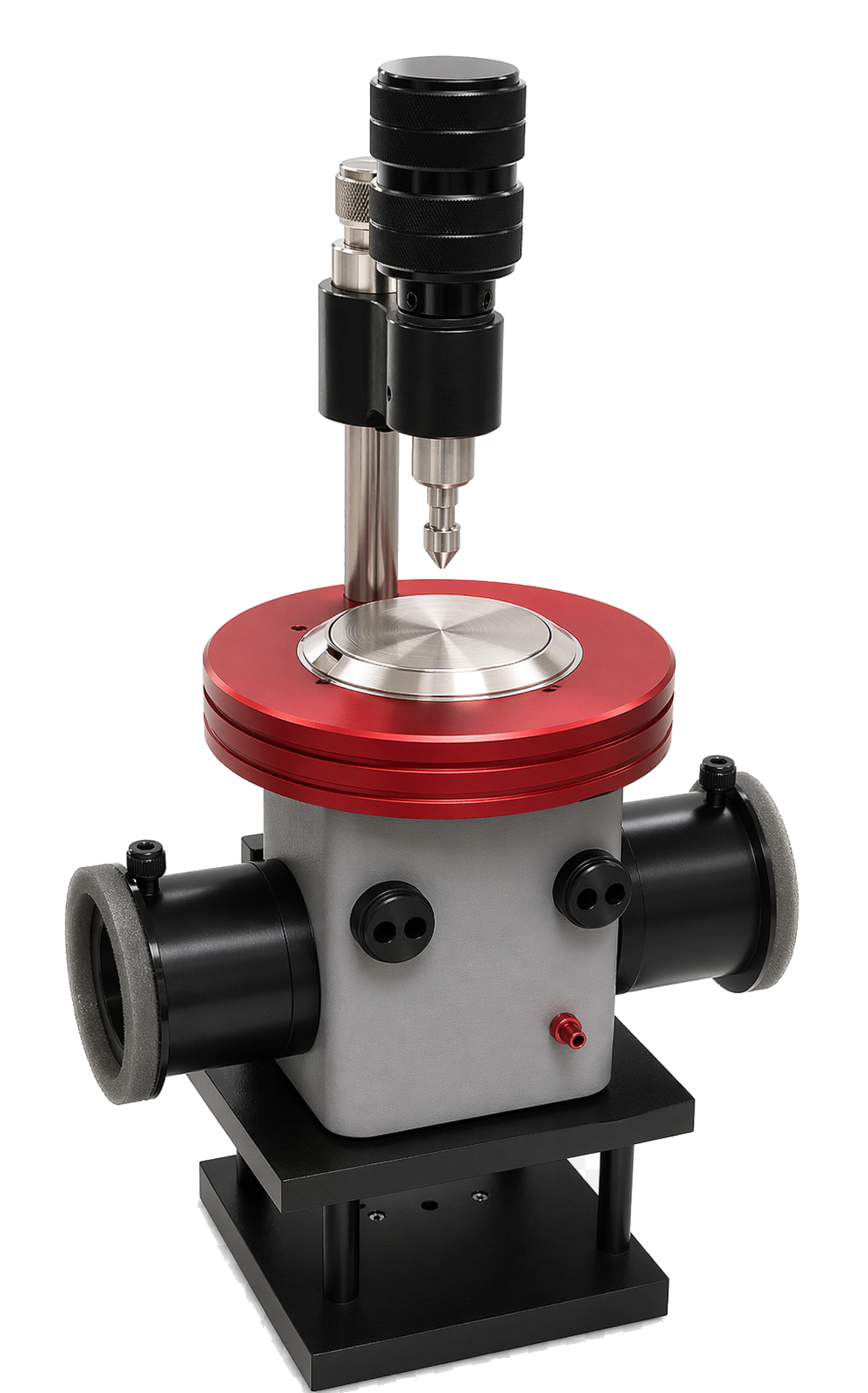

Harrick DiaMax ATR高通量鑽石晶體 ATR 附件
採用高光通量 diamond crystal 與內建 slip-clutch 壓持器，專為硬質固體、磨耗性粉末與高要求表面接觸條件所設計。
DiaMax ATR 為 Harrick 的高性能單反射鑽石 ATR 解決方案，特別適合 tough samples、abrasive powders 與需要高機械耐受度的 routine ATR 分析。原廠資料亦提供加熱、流通、force sensor 與 FIR monolithic diamond sampling plate 等延伸配置，讓系統可由日常 QC 延伸至研究與條件控制應用。
1.5 mm
單反射鑽石晶體採樣面積，適合高接觸壓力與小範圍樣品量測。
Slip-clutch
內建防過載壓持器，兼顧樣品貼合效果與晶體保護。
最高 200 °C
可延伸加熱固體或流通液體量測，適合條件控制與反應追蹤。
Core Features
產品特色高光通量鑽石晶體與穩定壓持機構兼顧耐用性與量測表現
Slip-clutch 壓持保護
內建 slip-clutch pressure applicator，可在建立良好接觸的同時避免過度施壓，提升晶體保護與操作一致性。
PermaPurge™ 快速換樣設計
採用 Harrick 的 PermaPurge™ 設計，可在不打斷 purge 條件下快速完成樣品更換，減少等待時間並提升日常分析效率。
可延伸加熱與流通
可規劃加熱固體樣品或流通液體配置，最高可延伸至 200 °C，適合 process monitoring 與加熱條件實驗。
DiaMax ATR 的定位
DiaMax ATR 並非入門型 ATR，而是針對 tough samples 與高耐用性需求所規劃的高性能平台。若樣品屬於硬質固體、磨耗性粉末、強酸或強鹼液體，或操作上需要穩定且可重複的加壓接觸條件，DiaMax ATR 會比一般通用型 ATR 更具優勢。
- 適合 sand、paper、ink、adhesives、coatings 與高磨耗樣品分析。
- 鑽石晶體與 chemically resistant holder 可對應更嚴苛的樣品條件，包括強酸、強鹼液體。
- 1.5 mm 採樣面積有助於提高局部樣品接觸控制與重現性。
- 可依需求評估加熱、流通、force sensor 與 FIR diamond sampling plate 等選配。
Application Images
應用示例圖譜展示 DiaMax ATR 在不同樣品型態下的量測表現與應用價值

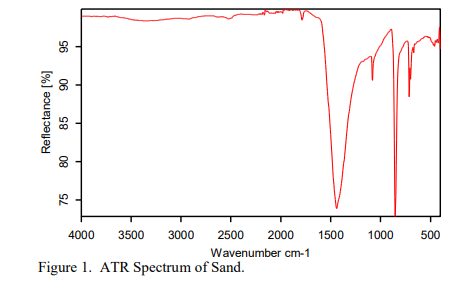

Sand 樣品
Sand 樣品的 ATR 光譜可作為 DiaMax ATR 應用於硬質顆粒與高磨耗性樣品分析的代表性示例，適合用來說明其在無機顆粒與粗糙樣品上的量測能力。

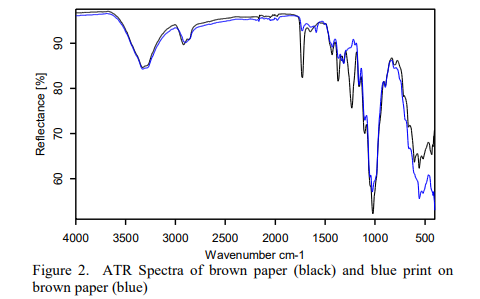

Brown Paper 與 Blue Print
黑線為 brown paper，藍線為 blue print on brown paper，可清楚呈現紙張基材與表面印刷墨層之間的光譜差異，適合應用於印刷層、塗層與表面處理分析。

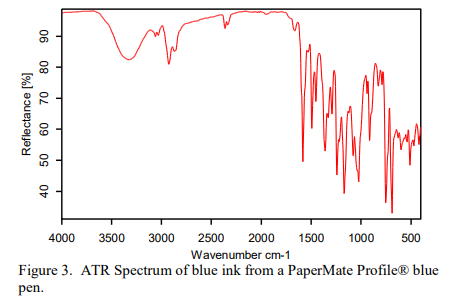

Blue Ink
Blue ink 的 ATR 光譜可作為 DiaMax ATR 應用於表面墨層、塗佈層與局部污染物分析的代表性示例，適合說明其對微量表面殘留與局部成分差異的辨識能力。
機構與操作重點
DiaMax ATR 的核心在於高耐用性 diamond crystal 與內建 slip-clutch 壓持器。對於需頻繁操作、樣品形貌不規則或接觸面較粗糙的場景，能提供更穩定的樣品貼合與較低的晶體損傷風險。
Crystal： High throughput diamond ATR crystal
Holder： Chemically resistant stainless steel holder
Pressure： Built-in slip-clutch pressure applicator
適合討論的導入情境
硬質固體： 礦物、砂粒、硬質表面與不易壓合樣品。
磨耗性粉末： 需要高耐久晶體與穩定加壓條件的 routine ATR 分析。
條件控制： 若需加熱或流通，建議於選型階段同步確認加熱模組與溫控需求。
Technical Specs
技術規格核心規格與延伸選配方向
主要規格
| ATR crystal | High throughput diamond ATR crystal |
| 採樣面積 | 1.5 mm diameter |
| 光譜範圍 | Mid-IR；可選配 FIR diamond |
| 壓持機構 | Built-in slip-clutch pressure applicator |
| 晶體支撐材質 | Chemically resistant stainless steel holder |
| 適用樣品 | Hard solids、abrasive powders、corrosive liquids |
| 加熱延伸 | 選配加熱固體/液體模組，最高可達 200 °C |
| 額外選配 | Flow cells、force sensor、FIR monolithic diamond sampling plate |
原廠資料強調 DiaMax ATR 為 high throughput diamond ATR 平台，若規劃加熱或流通配置，建議同步確認樣品型態、接頭形式與實際溫控需求。
選型提醒
如果樣品很硬： DiaMax ATR 通常比一般通用型 ATR 更適合高壓接觸情境。
如果樣品具磨耗性： 鑽石晶體與 slip-clutch 可提供更高耐用度與更安全的日常操作條件。
如果要加熱： 可評估原廠加熱固體或流通液體配置，最高可延伸至 200 °C。
如果重視重現性： 可再討論 force sensor 與相關配件，協助建立一致的加壓條件。
評估 Harrick DiaMax ATR可協助確認樣品型態、加熱需求與 FTIR 對應配置
若您正在評估硬質固體、磨耗性粉末、表面塗層或高要求 routine ATR 分析，歡迎提供 FTIR 機型、樣品型態、是否需要加熱與是否重視高耐用晶體條件。我們可協助整理適合的 DiaMax ATR 配置方向。
